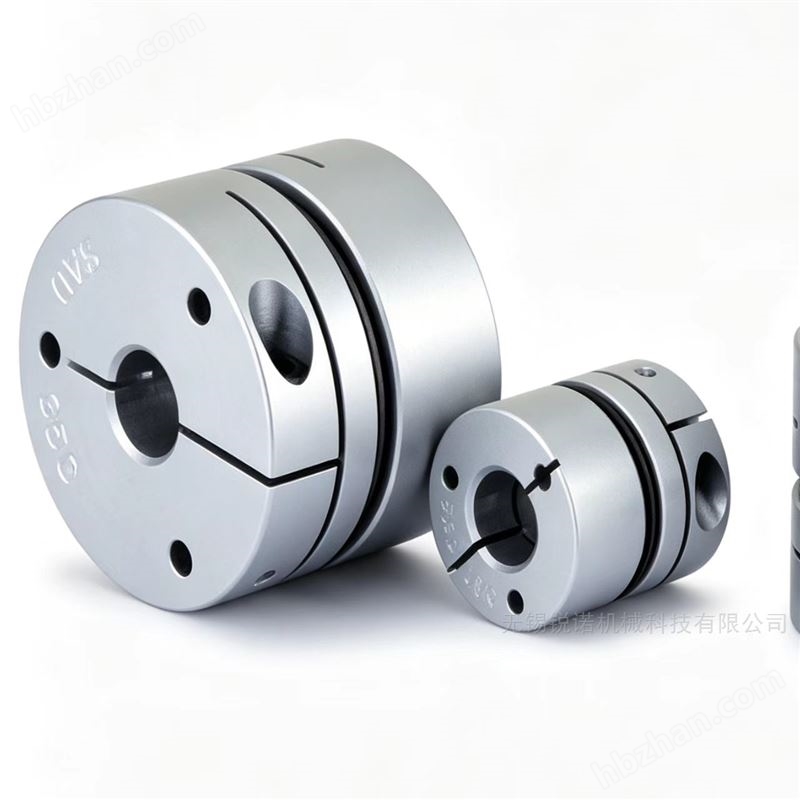

高性能膜片联轴器是一种金属弹性元件挠性联轴器，依靠多层不锈钢膜片的弹性变形传递扭矩、补偿两轴间轴向、径向、角向位移，具备零背隙、高刚性、免润滑、长寿命、高速稳定等核心优势，广泛用于精密传动、高速重载、清洁环保工况，是替代齿式、梅花式联轴器的工业传动部件。

• 核心结构

1. 半联轴器：45# 钢 / 42CrMo / 铝合金精密锻造，内孔键槽 / 夹紧式设计，表面发黑 / 磷化 / 阳极氧化处理。

2. 膜片组：0.2~0.6mm 301/304/316L 不锈钢叠片（4~12 片），连杆式 / 整体式，高弹性、抗疲劳。

3. 连接件：12.9 级高强度螺栓 + 自锁螺母，交错固定膜片与半联轴，防松可靠。

4. 结构类型：单膜片（短款、经济型）、双膜片（长款、强补偿）、接中间轴型（长距传动）。

5.

6.



1.

• 制造工艺

• 数控精车、动平衡校正（G2.5 级），高速运转无抖动。

• 膜片激光切割、去应力退火，疲劳寿命≥10 万小时。

• 严格尺寸检测，配合精度 H7，零背隙传动。

三、产品性能

• 传动特性：零背隙、高扭转刚性，效率99.86%，定位精准。

• 位移补偿：角向 ±1.5°、径向 0.02~0.2mm、轴向 ±0.3~1.5mm。

• 转速范围：3000~20000r/min（高速型可达 80000r/min）。

• 环境适应：-80℃~+300℃，耐酸碱、抗腐蚀，免润滑、免维护。

• 寿命优势：金属膜片无磨损，正常使用5~10 年无需更换。

• 减震降噪：膜片弹性缓冲振动，运行噪音 **≤70dB**。

四、用材参数表

五、常用型号与参数（示例）

1. JMI 单膜片型（基础型）

2. JMIJ 双膜片 / 中间轴型（长距补偿）

六、主要用途

• 精密设备：数控机床、伺服电机、CCD 平台、贴片机、点胶机。

• 高速机械：风机、压缩机、高速泵、汽轮机、发电机组。

• 清洁工况：食品、医药、印刷、纺织（免润滑、无油污）。

• 特殊环境：石油化工、冶金矿山、耐酸碱 / 高温 / 腐蚀场景。

• 装备：航空航天、舰艇、精密测试仪器。

七、包装与运输

• 内包装：防潮防锈袋 + 气泡膜，配件（螺栓、说明书）独立密封。

• 外包装：加厚瓦楞纸箱 / 木箱，贴标签（型号、规格、数量、批号）。

• 标识：产品刻型号、规格、生产日期；附合格证、安装手册、检测报告。

• 运输：适合物流 / 快递 / 货运，防潮防震，全国配送。

八、核心优势总结

• 高精度：零背隙、定位准、传动稳。

• 长寿命：金属膜片、免维护、耐疲劳。

• 强适应：宽温、耐腐蚀、高速重载稳定。

• 易安装：结构紧凑、对中要求低、更换便捷。
