双膜片、单膜片联轴器：SD、SAD、SHD系列联轴器，SD系列是我们的膜片式联轴器的名称，SD系列的中间膜片可以吸收偏差，是最常见的型号。

产品详情

　　SD、SAD、SHD系列联轴器：

　　SD系列分为单膜片和双膜片。单膜片具有较好的扭转刚性，双膜片则更注重于吸收偏差。

　　膜片数量的不同导致的区别，您可以在屏幕底部看到。如果您专注于吸收偏差，最-好选择膜片数量较少的。如果您重点需求传递扭矩，可以选择增加膜片的数量。本体的材质有两种选择。铝合金和不锈钢。SD系列有两种锁紧方式，内螺栓紧固型和侧螺丝夹紧型。

　　SAD系列是SD系列的升级版本。

　　SAD的膜片改为圆形。它更耐用，更牢固，可适用于增强性能。

　　SAD的为外径19到44，锁紧方式仅为侧螺丝夹紧。

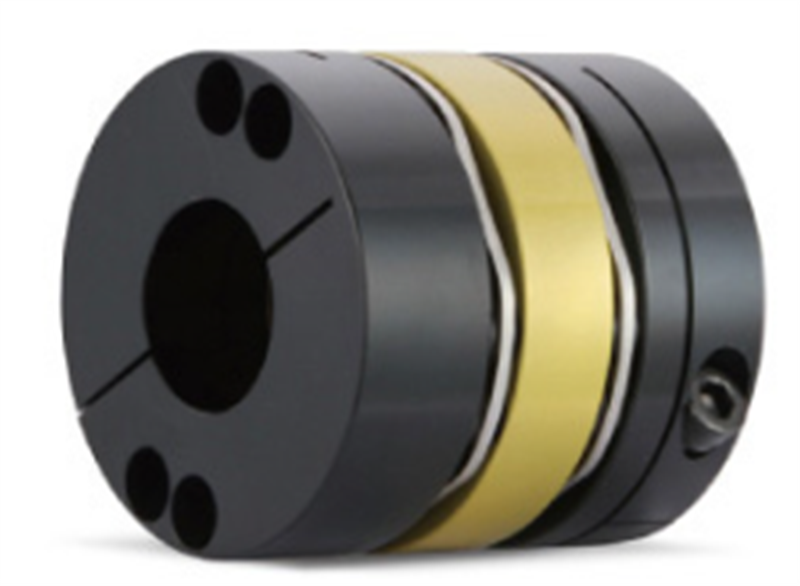

　　SHD系列是SD的另一个高扭矩升级版本。

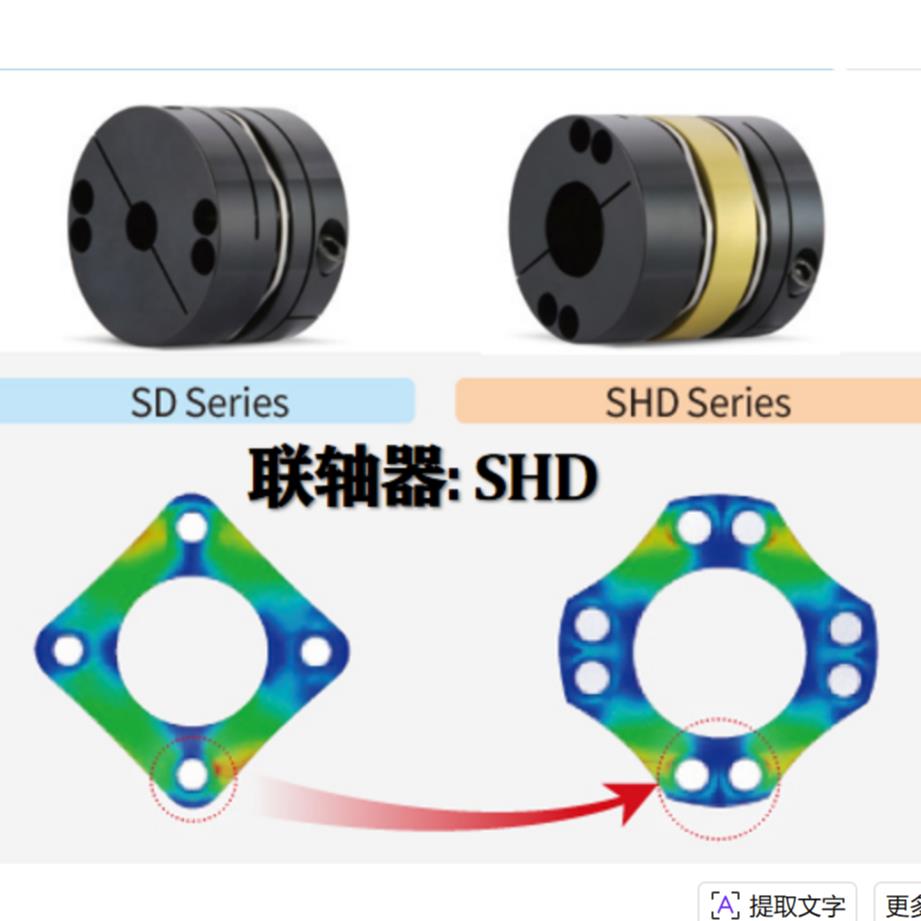

　　由于高扭矩，我们的起始直径为50到144。直径50到110的我们使用铝合金，直径比110-大的尺寸我们使用45钢材料。SHD系列有单膜片和双膜片两种。夹紧方式有内螺栓紧固型、侧螺丝夹紧型和胀紧型。如图所示，膜片孔的数量为8个。每2个孔的位置接近。它在更大程度上增强了强度和刚性。

特性维度	SD 系列 (标准膜片)	SAD 系列 (高性能膜片)	SHD 系列 (高扭矩膜片)
产品定位	标准型 / 通用型	高性能型	高扭矩型
核心结构	单/双膜片结构	双膜片结构	单/双膜片结构
主要特点	高扭转刚性、零背隙、低惯性、长寿命、可补偿偏差	在SD基础上优化，重量更轻、惯量更低、灵敏度更高	扭矩大幅提升、超高扭转刚性、采用更高强度材料
膜片类型	单膜片 (SDS) / 双膜片 (SDW)	双膜片 (SADW)	单膜片 (SHDS) / 双膜片 (SHDW)
本体材质	铝合金 (2024)	铝合金	超高强度铝合金 (7075)
偏差补偿	可补偿偏心、偏角、轴向位移	可补偿偏心、偏角、轴向位移	可补偿偏心、偏角、轴向位移
适用场景	通用伺服电机、精密定位机构、编码器	对响应速度要求很高的中小型伺服/步进系统、轻载高速机械	大功率伺服电机、主轴传动、重型负载、高刚性要求的大型设备

　　选型建议

　　1、SHD 系列：重载高刚性的较好选择

　　- 核心升级：SHD系列可以看作是SD系列的“加强版"。它的变化在于材质，从SD系列的2024铝合金升级为7075超高强度铝合金，这让它的抗屈强度提升了约1.7倍，能够承受更大的扭矩和负载。

　　- 适用场景：如果你的设备是大功率伺服电机、主轴传动或者需要传递很高扭矩的场合，那么SHD系列会是较好选择。它的外径范围更大（可达110mm以上），能处理的轴径也更粗。

　　2、SAD 系列：轻载高速的灵敏之选

　　- 核心升级：SAD系列专为轻量化、高响应的场合设计。它属于“微刚性"联轴器，拥有极低的转动惯量，能够让电机非常灵敏地启动和停止，非常适合频繁正反转或高速加减速的控制。

　　- 适用场景：这个系列非常适合小型伺服电机、步进电机，尤其是在安装空间有限、需要联轴器体积小巧的情况下。比如精密的XYZ滑台、小型机械臂、医疗设备等，SAD系列都能很好地胜任。

　　3、SD 系列：万金油般的可靠之选

　　- 核心定位：作为基础标准型，SD系列是经过市场长期验证的“可靠之选"。它平衡了刚性、扭矩和偏差补偿能力，性能稳定，适用面非常广。

　　- 适用场景：如果你对扭矩有一定要求，但还未达到SHD的级别，且不涉及SAD那种的小型轻量化场景，那么SD系列就是最稳妥的选择。它能满足大部分通用伺服电机、精密传动机构的连接需求。
